广州市SMT贴片加工_贴片基板定位
2021-02-26 09:22:43
pet_admin
226
广州市SMT贴片加工的贴片基板定位在整个SMT加工中也是禁止许泛起失误的，并且关于锡膏印刷等环节来说也是有重要意义的，下面广州市SMT加工厂天游注册精密电子给各人简单介绍一下贴片基板定位。
一、基板定位的意义

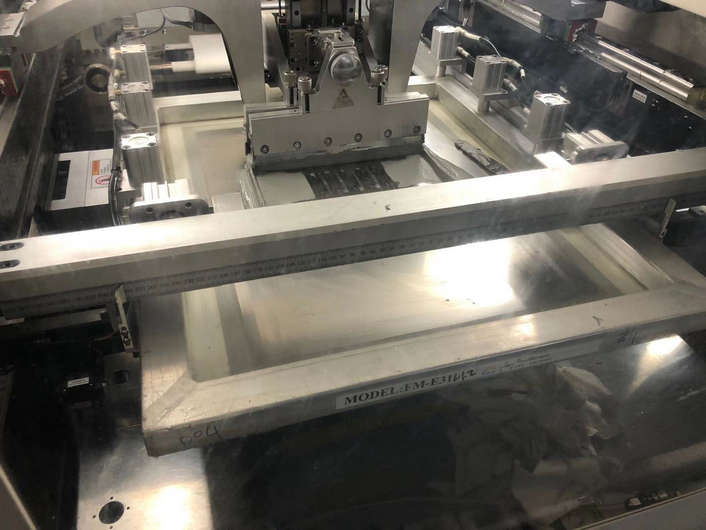

基板定位的是为了能更好的让锡膏印刷性能自动识别钢网与pcb线路板焊盘的对应部位，使钢网的印刷窗口部位与pcb线路板焊盘图型部位相对应，最后让锡膏能准确的印刷到pcb线路板板上� ；宥ㄎ环椒ㄖ饕强锥ㄎ弧⒈叨ㄎ缓椭笨斩ㄎ弧�
二、基板定位的办法剖析
SMT两面贴片pcb线路板接纳孔定位时，印刷第二面时要注意种种顶针应避开已贴片加工好的电子器件，不可够顶在电子器件上，制止电子器件损伤。
较好的基板定位应做到下列基本规范：便于入位和离位，不具有任何的凸起印刷面的物件，在总体印刷历程中连续坚持基板稳定，连续坚持或资助提高基板印刷时的平整度，不滋扰钢网对焊锡膏的施加行为。
基板定位后要做好图型瞄准，即凭据对印刷事情平台或钢网的x、y、θ做好精细化调解，使SMT贴片焊盘图型与钢网漏孔图型彻底重叠。究竟是调解事情台或是调解钢网，要凭据印刷机的结构而定。现如今大部分印刷机的钢网是牢固稳定的，这类要领的印刷精度比较高。
广州市SMT贴片加工的图型瞄准时需要注意PCBA的偏向与钢网漏孔图型一致，应设定好pcb线路板与钢网的接触高度，图型瞄准必须确保pcb线路板焊盘图型与钢网漏孔图型彻底重叠。瞄准图型时一般先调，使pcb线路板焊盘图型与钢网漏孔图型平行，再调x、y，之后再重复做好微细的调解，直至pcb线路板焊盘图型与钢网漏孔图型彻底重叠为止。
